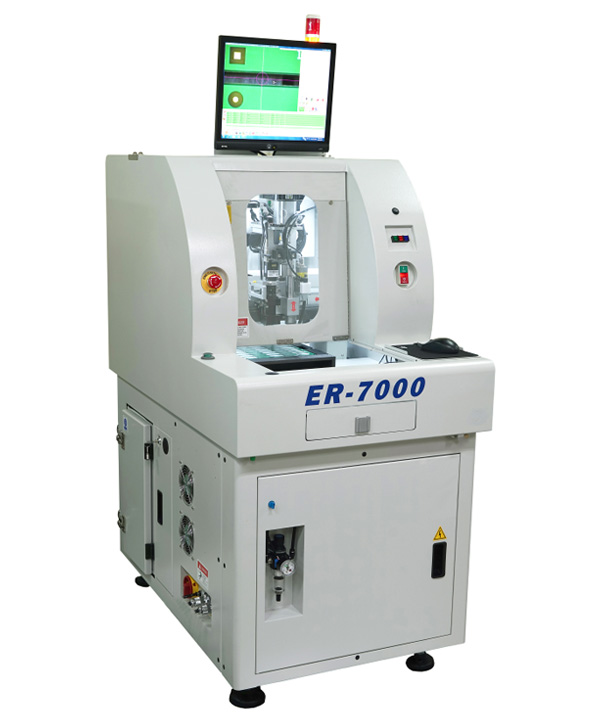

ER-7000 S OFF LINE 电路板分板机
基本规格
- 滑台定位模式：伺服精密定位双滑台
- 盖板方式：磁铁扣环式压板机构
- 单边最大工作范围(W*D)：330*340 mm
- 工作高度：920mm±20mm
- 切割速度：1~100 mm/s
- 机械重复精度：± 0.01 mm
- 控制系统：PC-based 3 轴控制器
- 驱动方式：AC 伺服马达
- 操作系统：IPC Windows 10
- 切割精度：± 0.05 mm
- 主轴转速：Max. 60000 rpm
- 主机电压：1φ, AC 220V 50/60Hz
- 空压供给：4~6 kg/cm², 流量:1500 L/hr
- 电源消耗：2.2 KVA
- 集尘方式：内置型 下吸式 3HP 请参阅 Blower
- 静电消除：静电消除枪(下吸)
- 切割主机和集尘机一体化设计，减少机器占地面积，增加生产线布置灵活度和美观。
- 吸风口维持对准铣刀切割点，吸力集中大辐提升集尘效果。
- 采用抛弃式一次性集尘袋，防止粉尘二次污染，既环保且简化集尘机保养。
- 集尘机配置第二道过滤纸网，有效保护马达并防止粉尘泄漏。
- 集尘机配置粉尘自动检知功能，确保集尘效果。
- 配置高精度CCD视觉自动对位校正系统，大辐提高切割精度及工作效率。
- 床台配有安全光栅，确保操作人员安全。
- 治具板可加转接板适用于EM-5700DS、DW型。
- 机器配置吸尘器功能，方便机台清洁保养。
- 机台体积小，方便随线生产。
| 型号 |
数量平台 |
工作范围(W*D)mm |
主机尺寸W*D*H |
重量(Kg) |
图档 |
| SS |
1 Table |
330*340mm |
970*1260*1810mm |
590 |
工作范围 |
| SL |
1 Table |
300*540mm |
750*1455*1835mm |
700 |
工作范围 |
